上海金曲助力國網新疆經研院創新成果，電力通信工程三維設計與應用技術備受關注
時間：2021年08月06日
會議概況
2021年7月28-30日，由中國電力企業聯合會科技開發服務中心主辦的2021年（第四屆）電力信息通信新技術大會暨數字化國際高峰論壇在北京拉開帷幕。大會以“數字創新融合、助力雙碳目標”為主題，設置電力企業數字化轉型主旨論壇及數字化國際高峰論壇，智能感知、人工智能、數字信創、通信與信息安全、信息通信智慧運維、區塊鏈技術六場專題論壇，深入探討電力行業數字化轉型和數字產業化發展之道。
本次會議采用“視頻+圖片”的形式同步直播，視頻直播觀看8000余人次，參與圖片直播觀看60000余人次。來自電網企業、發電企業、電力建設企業、信息通信公司、電力科研院所、電力設計院、高校、國內外信息通信設備研發/制造單位、信息通信技術領域的相關專家學者共計500余人出席線下會議。
上海金曲信息技術有限公司應邀參加會議，和與會代表通過多種方式交流了金曲軟件深耕勘察設計領域管理信息化二十多年的行業經驗和技術方案，公司在產品上精益求精，所打造的金曲軟件集互聯網、數據庫、項目管理、CAD、BIM等技術于一身。三維設計軟件深受參展代表歡迎，吸引參展代表駐足熱切互動交談。
國網新疆電力有限公司經濟技術研究院也同與會代表通過多種方式深入交流了電力通信工程三維設計與應用技術。
星光熠熠，共話轉型之道
中國工程院院士倪光南中國工程院院士倪光南在致辭中表示電力作為綜合能源樞紐，不斷提高數字化、網絡化、智能化等，使電網更安全、更綠色、更可靠。從而加速數字化轉型，賦能數字中國。
中國工程院院士鄔江興
中國工程院院士鄔江興提出了以“網絡空間安全發展范式的變革”為主題的報告，并闡述了包含專著、專利、標準、產品、技術解決方案等在內的內生安全發展范式動態。
此次論壇組織開展電力企業數字化轉型案例征集活動，本報告從活動開展的背景目的，征集、初審、終審歷程等方面進行介紹，并公布最終優秀案例、典型案例名單。
申報項目榮獲“典型案例”
榮譽證書
在此次大會，由國網新疆電力有限公司經濟技術研究院、新疆信息產業有限責任公司與上海金曲信息技術有限公司三家單位所共同申報的《電力通信工程三維設計與應用》經評審被評選為“典型案例”。
創新成果
一、應用背景及需求分析
電力通信專網為電網的第二大實體網絡，深入公司各類生產經營活動并對電網發展起著關鍵性的作用，扮演著“神經網絡”的角色，各類機房、數據中心作為核心節點更是整個網絡中的重點。在日常工作中我們發現：
1.通信工程設計深度不足、設計不合理。
2.機房的可視化資源管理需求日益迫切。
3.通信三維設計技術空白。
綜合以上因素，我們思考能不能以電網基建配套通信工程為切入點，創新一種基于三維技術且能夠貫穿專業管理各個節點的通信系統數據資源管理模式。

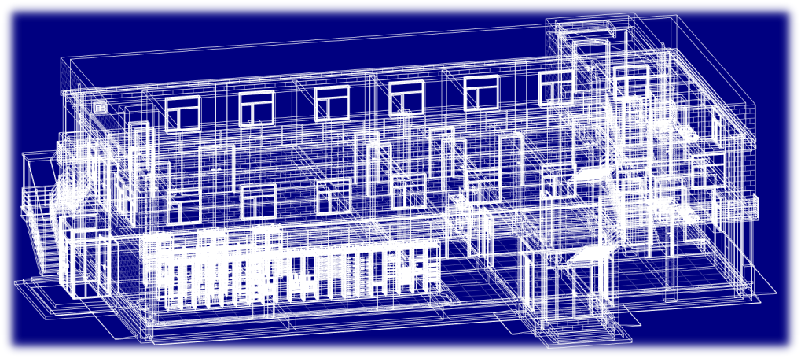

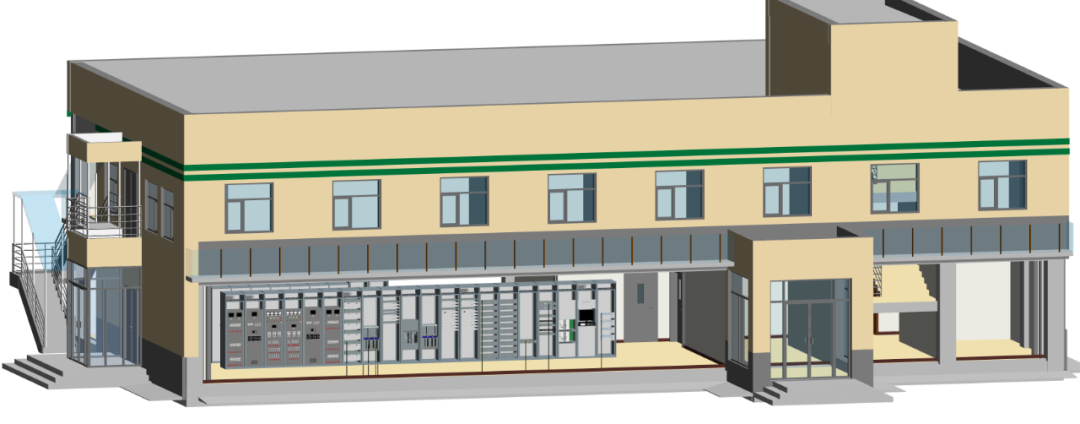

二、創新思路

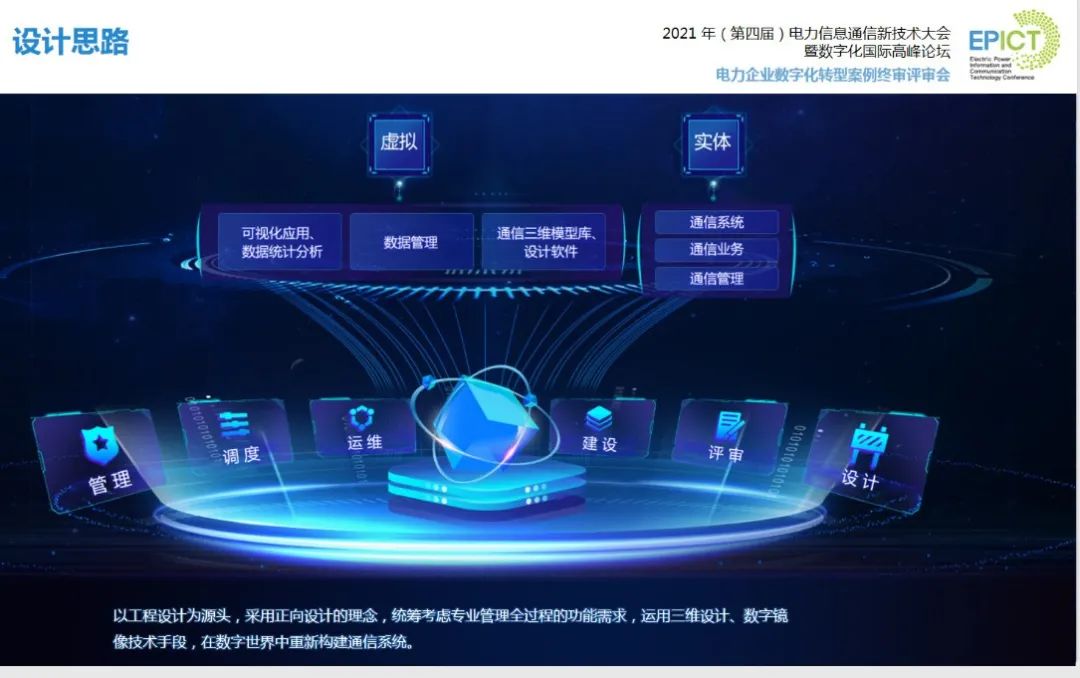

以工程設計為源頭，采用正向設計的理念，統籌考慮專業管理全過程的功能需求，運用三維設計、數字鏡像技術手段，在數字世界中重新構建通信系統：
1.豐富的模型庫。
2.模型作為載體、附帶參數信息。
3.繁雜建模后端完成、前端軟件簡易化設計。
4.設計成果具備可延續性。
三、主要研究內容及成果
（一）創建通信設備及輔助設備的三維模型庫
統計變電站通信設備臺帳，梳理完成約50種主要設備及輔助設施，開展建模工作。
1. 多渠道資料收集。
2. 1:1比例建模。
3. 設備、板卡、配件三級拆分建模。

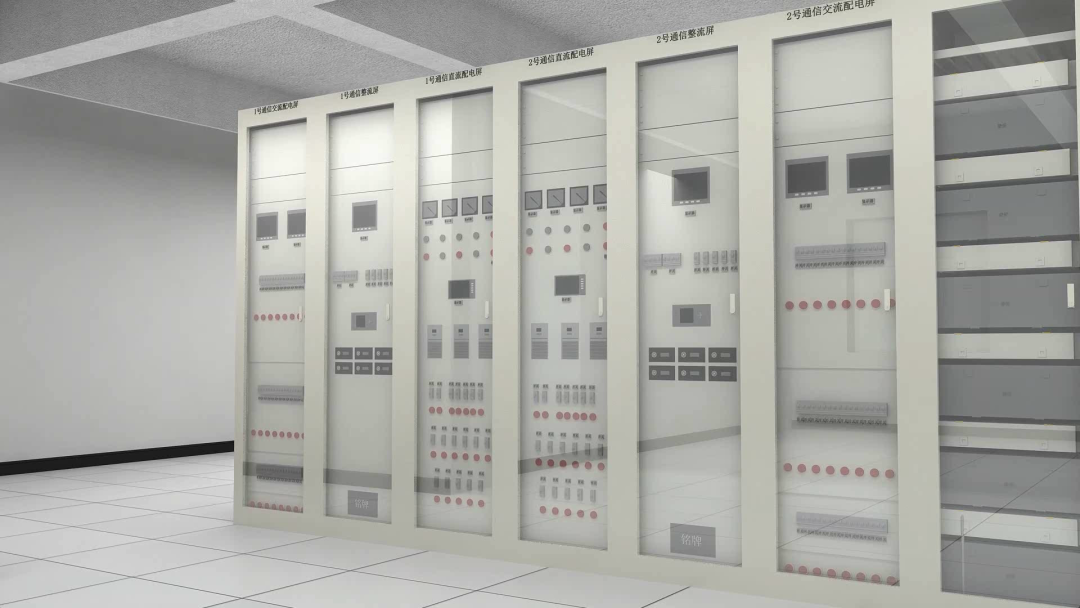

（二）研發首款電力通信工程三維設計軟件

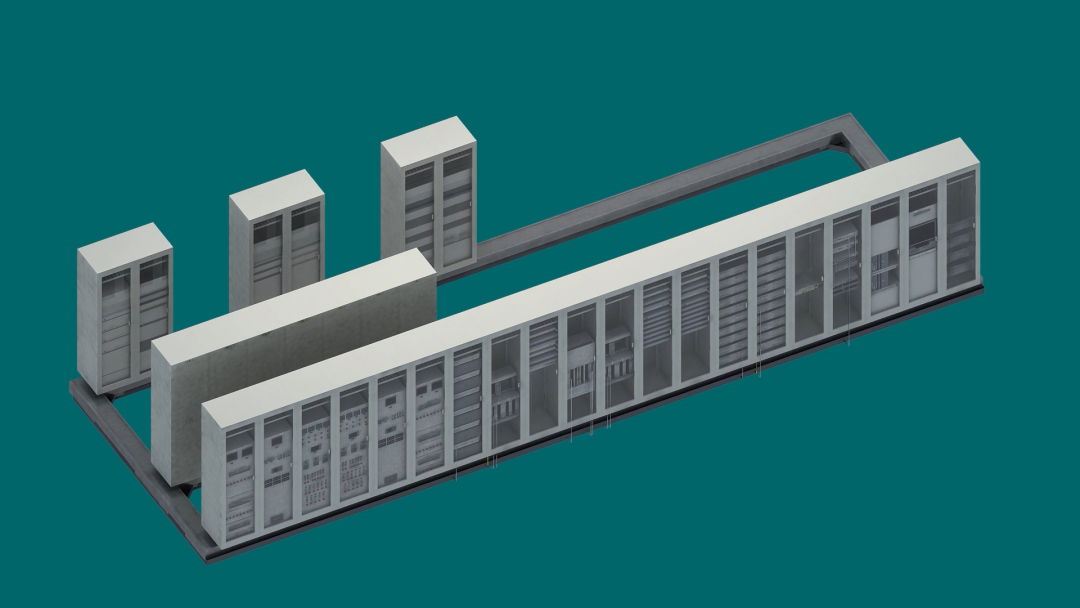

1. 批量化機柜布置。
2. 逐級模型嵌套。

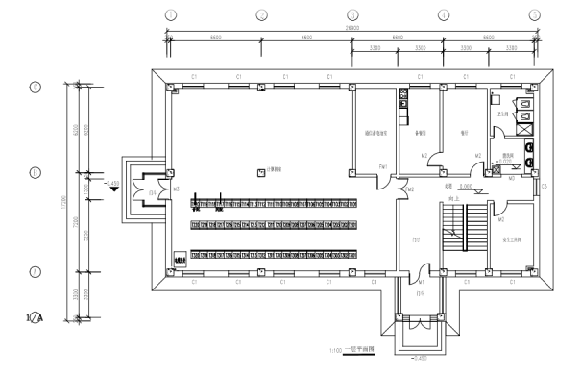

3. 三維設計二維化。
4. 矩陣式線纜連接、多路徑空間走線模擬。
5.設備技術特性融合三維模型。

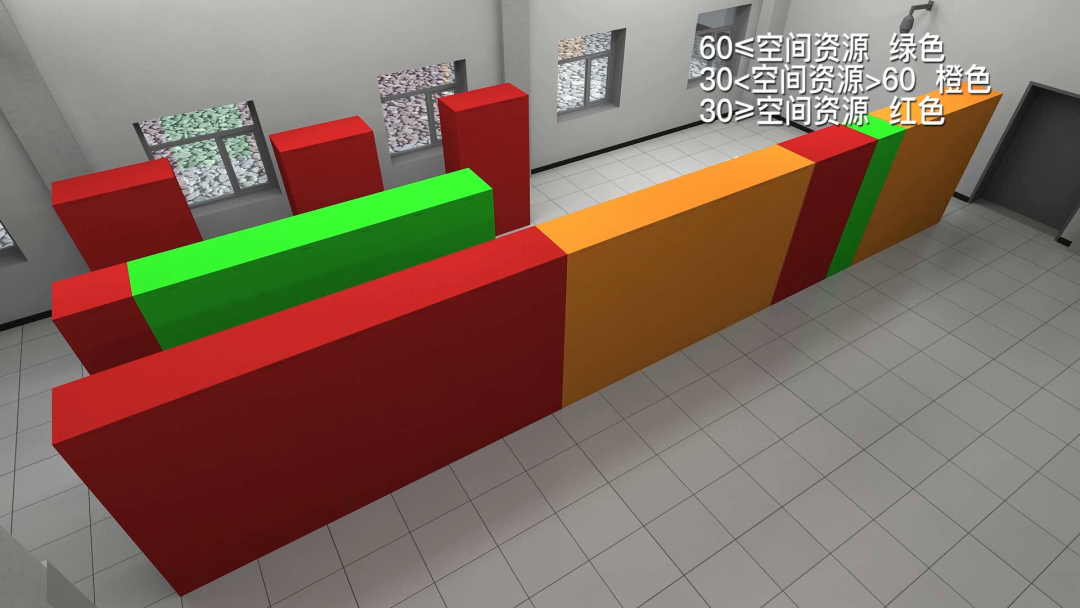

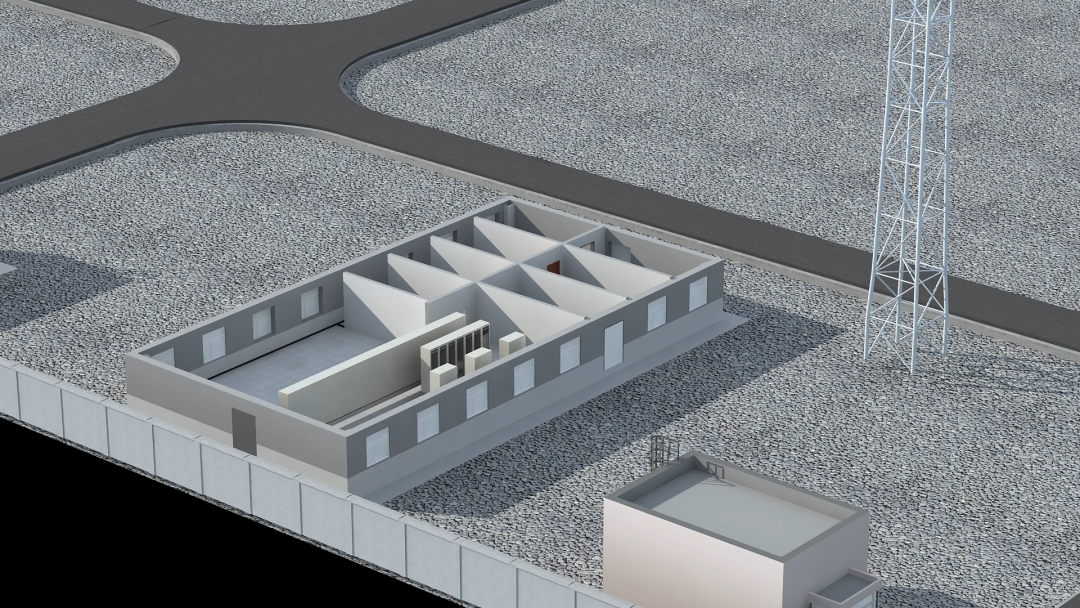

（三）搭建輕量化的通信三維設計成果應用平臺

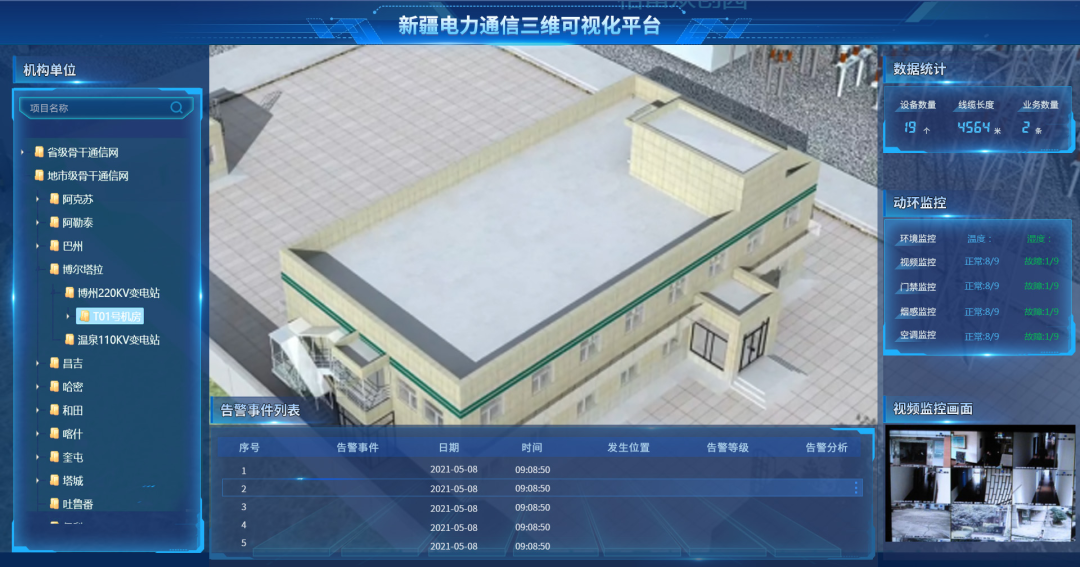

對已完成的離散單項工程三維設計文件進行統一數據管理和可視化應用，采用B/S架構的輕量化展示平臺，具備單項通信工程設計成果導入、解析、調用屬性信息、全景可視化展示、光纜圖層編輯等功能，可通過瀏覽器實現變電站通信工程的三維模型、工程信息、設備清單、業務信息的統計和查看。
四、關鍵技術
為達成預期設想，該成果案例在實施過程中使用和創新提出多種技術手段：
1.三維設計技術
2.數字化技術
3.計算與模型結合技術
4.電力通信工程三維模型創建技術
5.輕量化模型設計展示技術
6.板卡智能容錯技術
7.三維空間基于最短路徑優先的設備端口連線技術
8.端口編碼定位技術
五、創新點
1.創新提出了一種基于三維技術的通信系統資源管理模式。采用設想、理論、實踐相互結合印證的方式原創開發通信工程三維設計軟件及可視化數據管理系統，為通信系統的可視化運維管理探索新的方向。
2.將電力通信工程由二維平面設計領域提升至三維空間設計技術領域。極大地增加電網通信工程設計項目的可視性和操作性，設計人員可更加直觀、全面、多方位地進行方案分析，使得方案中很多不易察覺的缺陷能夠輕易呈現出來，從而輔助設計人員及時優化和改進方案，有效避免為后續施工環節帶來隱患，從而降本增效。
六、推廣價值
電力通信三維設計應用技術目前已試點完成750千伏博州變、220千伏番南變、110千伏同達變等通信三維設計實際案例，檢查研究成果實用性和可推廣性，在變電站通信工程設計深度、設計效率、設計質量、數據有效應用等多個方面取得顯著成效。
該成果尚處于產品研制、試點應用階段，尚未形成成熟的運營模式或商業模式，未來可在多個應用場景推廣應用：
1.定制化為各通信設備廠商開展三維建模，連接通信設備生產端；
2.在電網基建工程中推廣應用通信三維設計技術，形成常態化可積累的可視化數據資源；
3.為地市級以上通信網絡提供三維可視化翻模及運維管理輔助服務；
七、結語
通信三維設計應用技術是基層工作數字化探索的創新成果，相信隨著持續的功能迭代完善、深入開展高級應用探索，必將推動此項技術由新生走向成熟，為電網二次領域的可視化設計運維發展增添新的動力，為企業的數字化轉型貢獻自己的綿薄之力！
