金曲變電二次智能輔助設計軟件
時間：2024年09月13日
金曲變電二次智能輔助設計軟件是一款面向變電二次專業的輔助設計軟件，軟件可完成裝置與間隔、裝置與屏柜的配置，通過軟件功能實現裝置物理上的端口連接以及虛擬的信息邏輯連接，從而實現站內的光纜和尾纜自動組纜；通過ICD文件導入配置，實現全站虛回路設計?？杉蓢鴥?nèi)外主流CAD產品實現圖紙的快速生成以及光纜和尾纜清冊、虛端子表成品的一鍵導出。
產品亮點：
——全面支持國產CAD平臺
產品全面支持中望CAD、浩辰CAD等國產CAD平臺，同時也兼顧Auto CAD平臺，適配市面幾乎所有的CAD平臺。
——多種部署方式任選
產品支持多種部署模式，不僅支持單機版使用，也支持在局域網中部署或在線聯機使用，可提供在線和離線等多種授權模式。
——信息全鏈路展示
產品可更直觀的展示信息間的連接路徑及連接端口，一次查看整條信息鏈路，可有效避免設計錯誤。
——完善的項目管理
產品可實現完善的項目信息管理，可單機進行管理或與在線管理系統集成，可實現項目信息、圖紙圖框信息的管理及快速生成。
產品主要功能
---模型配置---
---物理回路連接---
---屏柜轉配---
---組纜---
---虛擬回路設計---
---成果出具---
——模型配置
可配置項目電氣間隔的裝置、裝置所處的屏柜以及屏柜所在小室，確定裝置所在的電氣系統以及空間位置關系，進行裝置上的板卡及光口信息配置，將變電二次專業裝置的物理模型進行整體搭建。

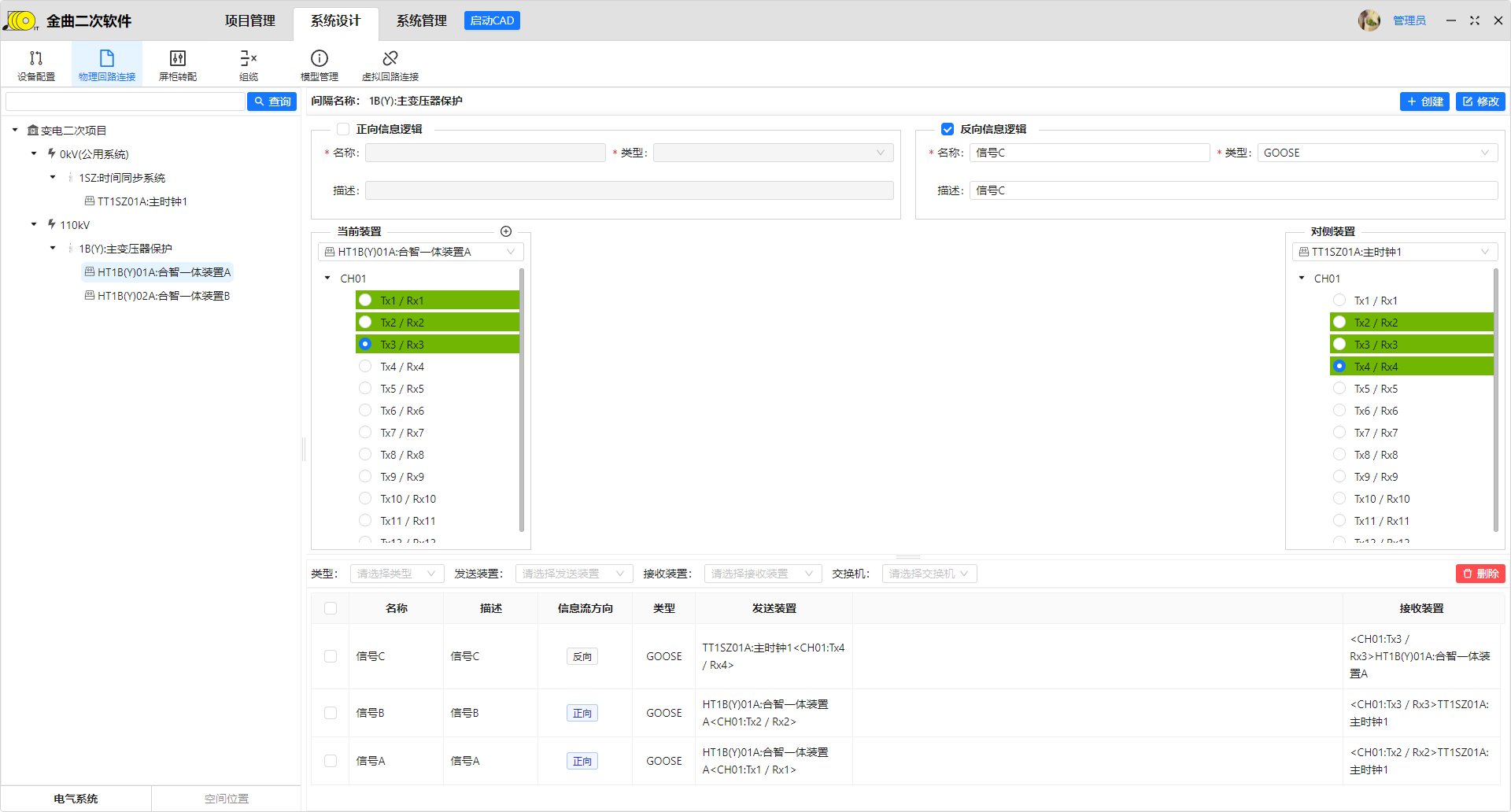

——物理回路連接
根據模型配置的物理模型進行信息的連接，可配置任意裝置與裝置間的一條或多條信息流，同時可通過多級交換機進行轉接。可查看單條信息流的全鏈路，包括當前信息經過的起點、全部中間連接點及終點設備，能夠清晰的查看每條信息流以及設備的端口使用情況。
——屏柜轉配
根據確定的物理端口連接情況以及裝置所在屏柜的信息，對屏柜間的連接進行配置，可配置光配和中轉屏，可手動配置轉接屏，根據屏所在位置及裝置連接情況自動配置屏柜間連接方式以及是否經過光配架。

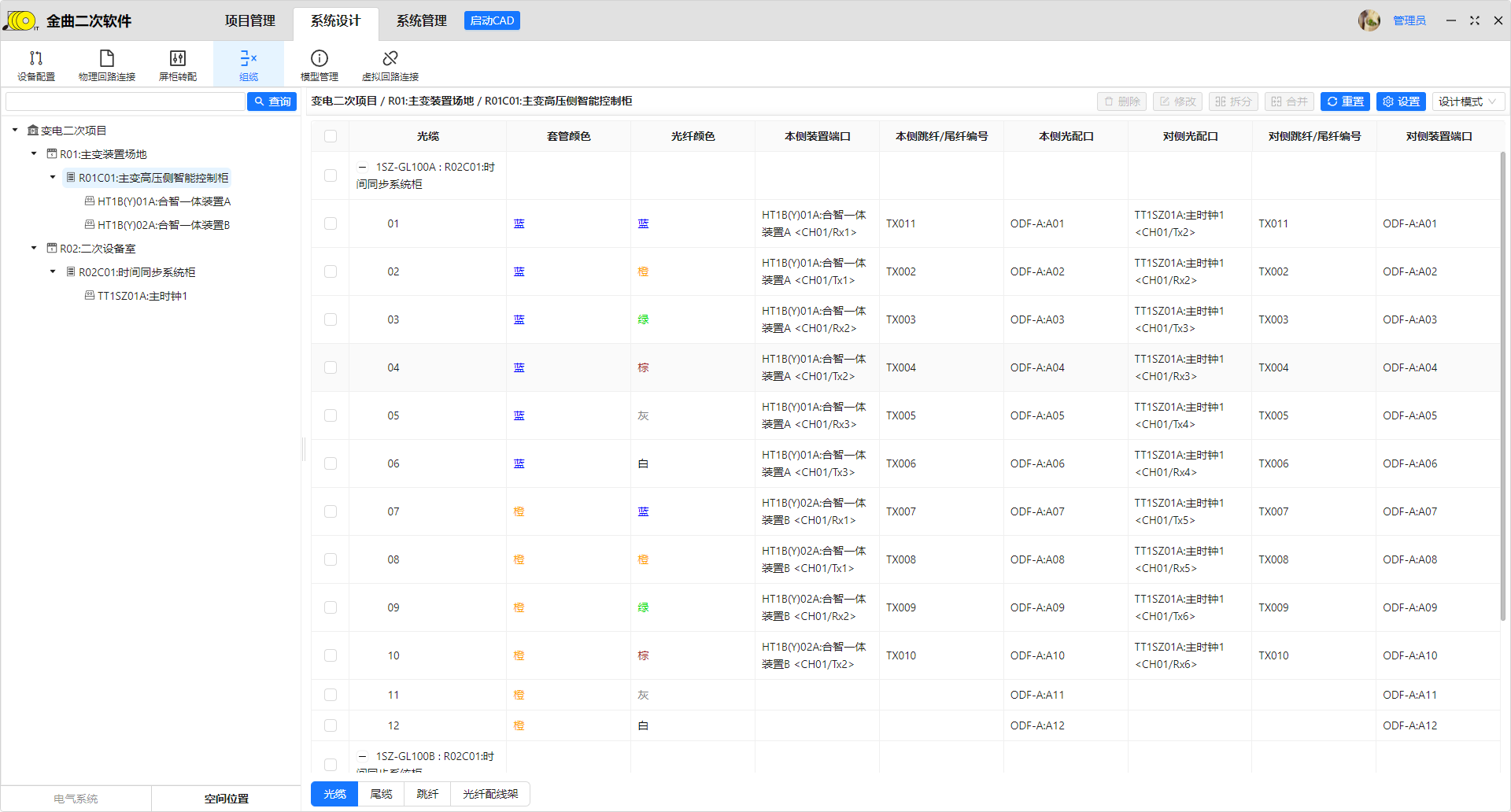

——組纜
根據屏柜轉配的成果，實現對光纜、尾纜、跳纖的套管及光纖的自動分配，生成每根光纖的起終點、經過的裝置以及對應接口的信息。連接完成后可生成光纜和尾纜清冊。

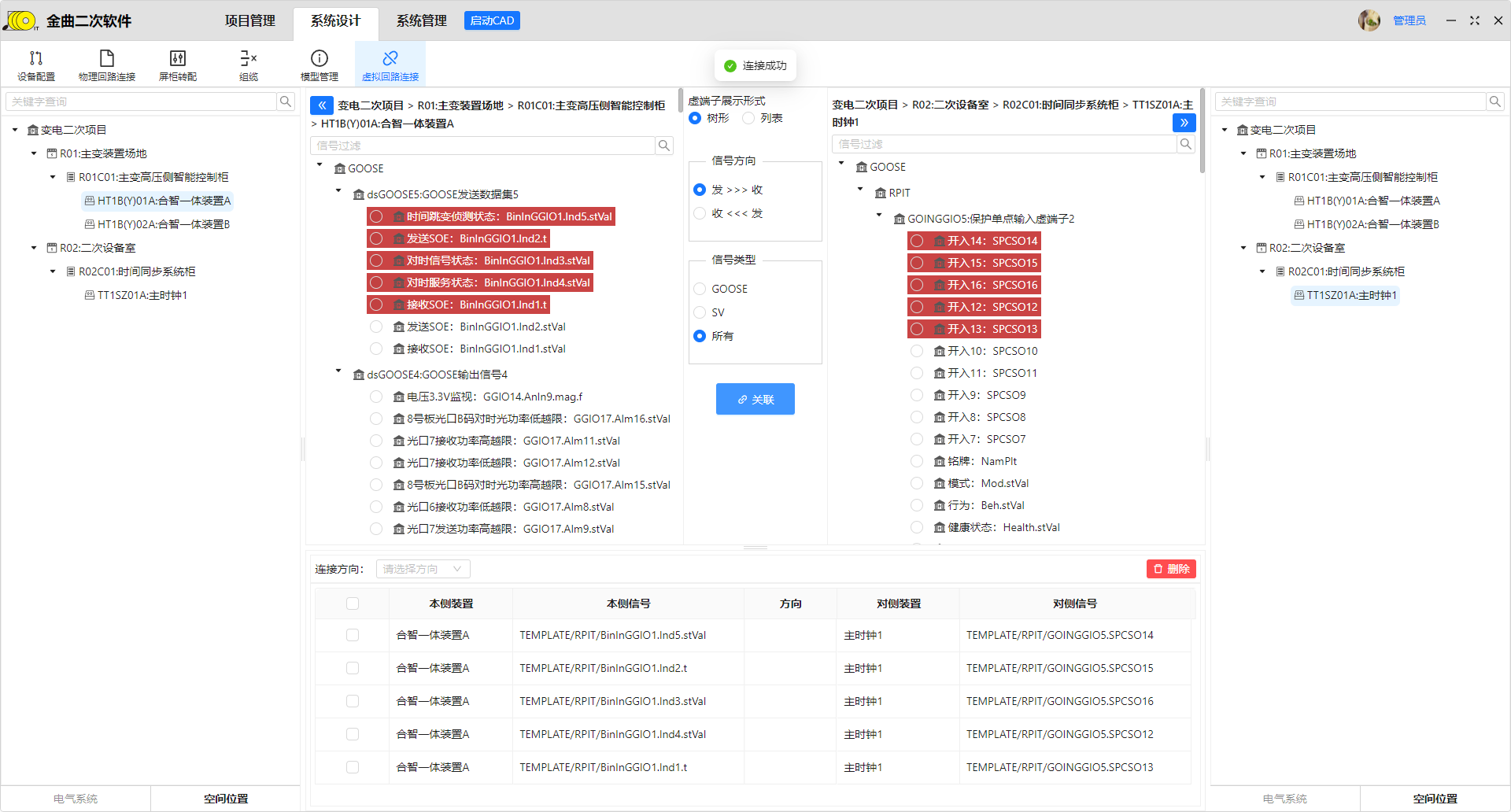

——虛擬回路設計
選擇對應的設備導入ICD文件并解析，展示當前設備的ICD文件中的開入或開出信息，可進行設備ICD文件內開入開出信號間的連接配置，連接完成后可生成虛端子表。
——成果出具
可在CAD平臺中快速生成變電二次專業的圖紙，包括設備配置圖、綜合信息邏輯圖、SV信息邏輯圖、GOOSE信息邏輯圖、過程層網絡結構圖、光纜聯系圖等，包括虛端子表以及光纜清冊的文件導出，實現設計成果的快速出具。
