光伏三維數字化設計軟件
軟件介紹
金曲光伏三維數字化設計軟件，是由上海金曲公司開發的一款面向光伏設計的三維設計平臺。軟件通過程序自動對地形的所有坡面進行篩選處理，生成用于設計的地形數據保存，能夠較為精細的進行地形的區分，提高設計的準確性。軟件主要實現可視化地形處理、陰影分析、自動布置組件、自動劃分匯流單元、自動布置設備、自動計算電纜，自動電纜清冊及材料統計以及快速出圖等專業設計功能，同時設計成果可直接導入PVsyst軟件進行發電量分析計算。依托于數字化、可視化帶來的優勢，使得設計成果更為精確，可以極大提高光伏專業設計效率。
產品介紹
參數化設備庫

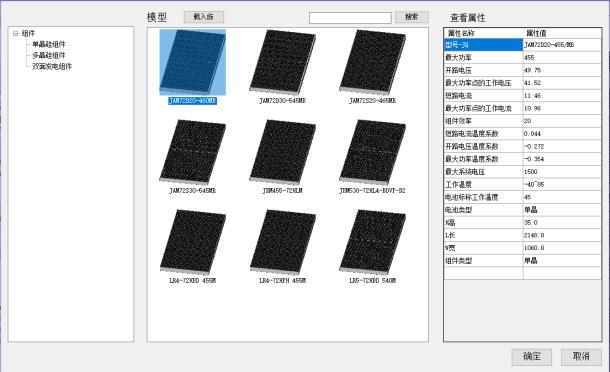

軟件內置增量模型庫，內含大量參數化模型，可直接用于設計；同時項目使用設備型號在設備庫中無現成模型，可直接選擇對應模型修改對應參數，直接用于項目。
快速地形分析

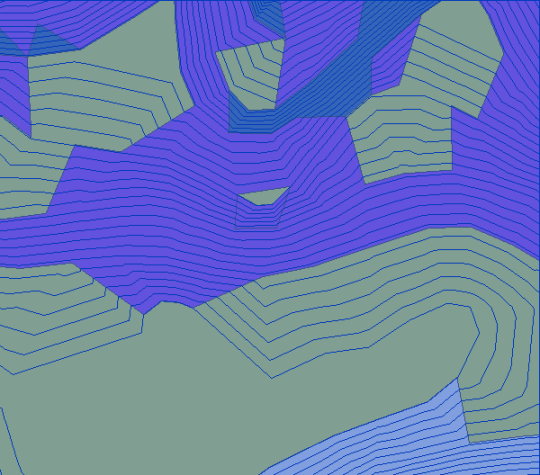

通過設定地形坡度坡向的限值，通過程序?qū)⒌匦我罁?jù)設計需求進行自動劃分，計算山體陰影范圍，去除不可用區域，并可視化展示分析成果。有效減少人為計算判斷的誤差，提高分析結果準確性。同時程序的秒級分析速度極大提高了分析效率，縮短項目設計周期。
陰影長度計算
軟件內置增量模型庫，內含大量參數化模型，可直接用于設計；同時項目使用設備型號在設備庫中無現成模型，可直接選擇對應模型修改對應參數，直接用于項目。程序自動根據地形情況以及組串支架數據，根據設計規范進行地塊陰影長度的計算，將計算數據分段顯示，設計人員可自行調節具體整合的長度范圍，同一范圍統一陰影長度。
快速自動布置

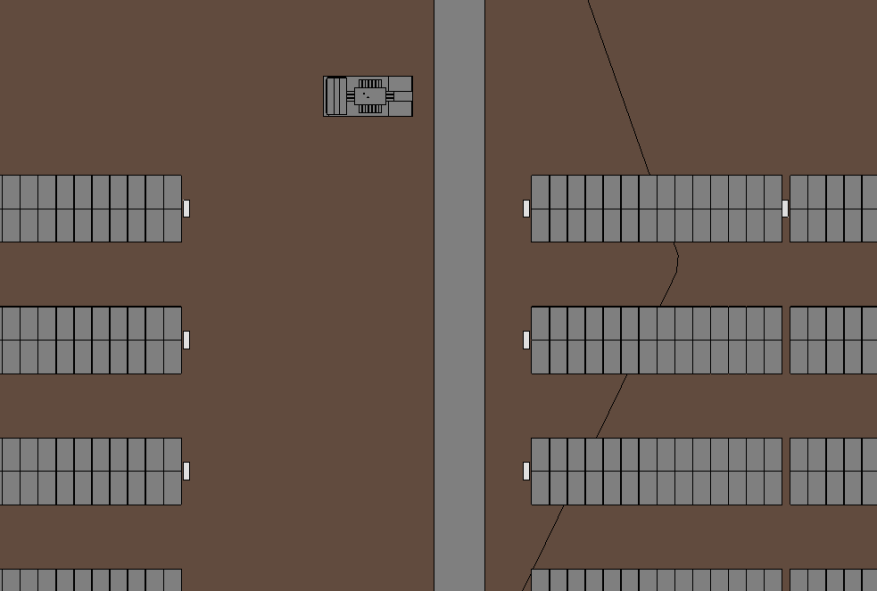

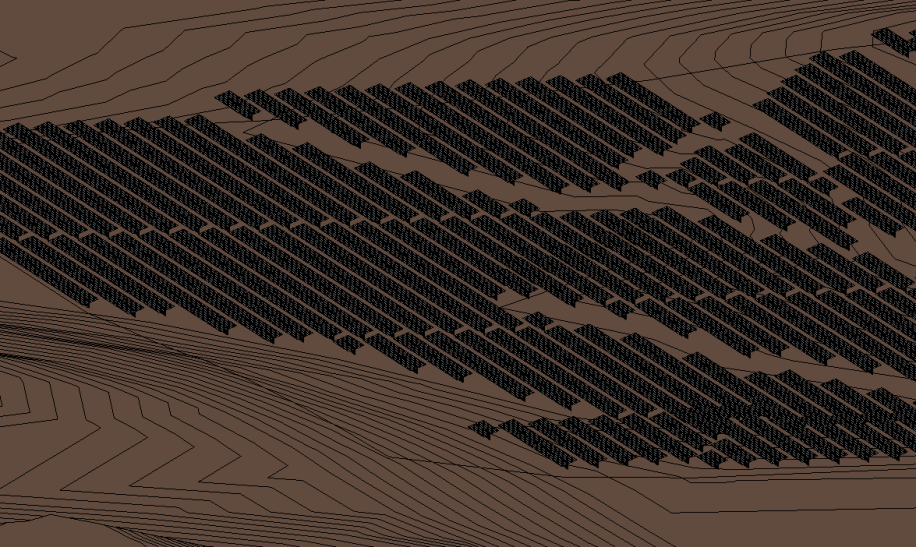

根據自動計算并確認后的陰影長度，程序根據方陣布置規則，結合地形處理數據，自動將光伏組串布置于地形可用范圍內，同時針對布置速度進行了專項優化，效率提升巨大。自動布置支持設置不同方位角設計，同時支持追蹤式方案設計。
單元自動劃分

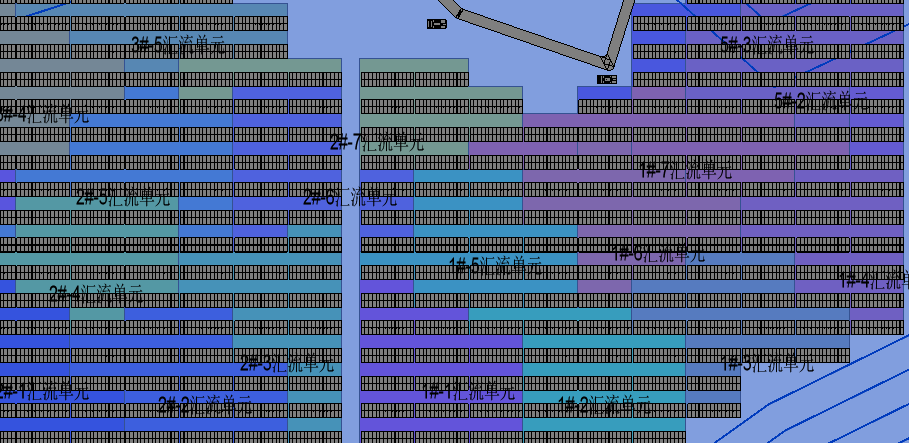

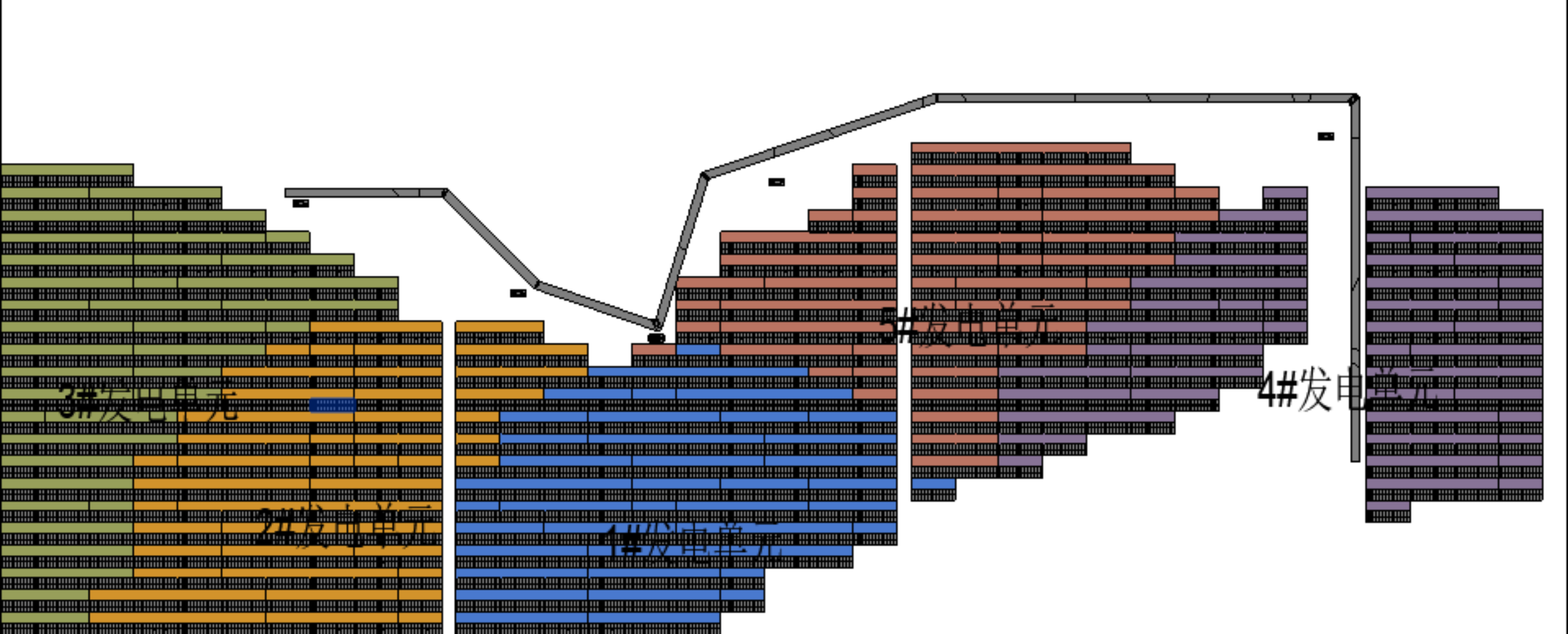

依據設計人員的設計參數，程度自動將組件布置結果進行發電單元?jiǎng)澐忠约皡R流單元的劃分，劃分結果可視化區分，劃分的同時軟件也自動給組串及匯流設備標記KKS編碼。
匯流設備自動布置
程序提供匯流設備（逆變器、匯流箱）依據軟件內置的算法自動尋找方陣中成本電纜最低的坐標位置進行匯流設備的布置，自動將設備懸掛于組串支架上，免去大量人工布置工作。通過算法讓軟件智能尋找最佳位置，無需設計人員逐個選點進行布置，讓設計更加智能。
電纜自動生成

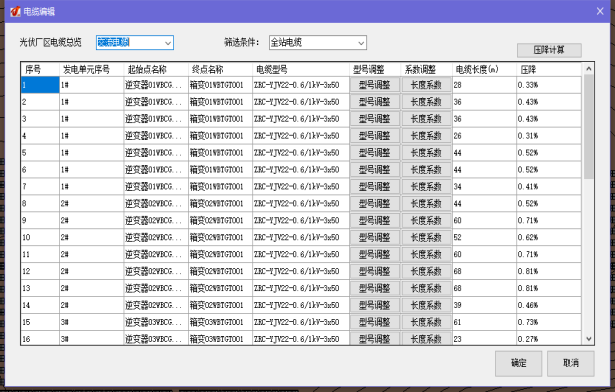

通過設置電纜敷設參數，程序依據規范自動計算電纜截面，同時根據起始設備及終點設備坐標自動尋徑并統計電纜長度；在電纜編輯頁面中可查看每段電纜的壓降、路徑、型號及長度，同時可自行修改。將計算依據及規范內置軟件，通過軟件實現自動計算，減少大量固定化的重復工作量，讓設計人員回歸設計本身。
材料自動統計

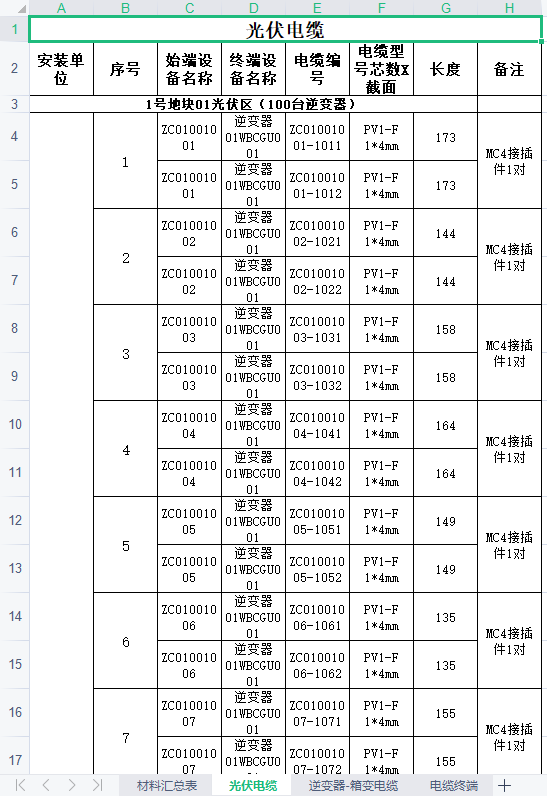

軟件依據項目布置的結果，根據內置算法計算光伏廠區主要設備材料數量，可直接導出設備材料表；同時可自動統計電纜長度及型號，導出電纜清冊文件。設備布置完，材料便自動統計完，直接一鍵導出，無需等待人工估算統計。由傳統花費大量時間人為測量估算轉變?yōu)閿?shù)字化自動計算，準確統計，減少統計誤差的同時提高效率。
成果輸出

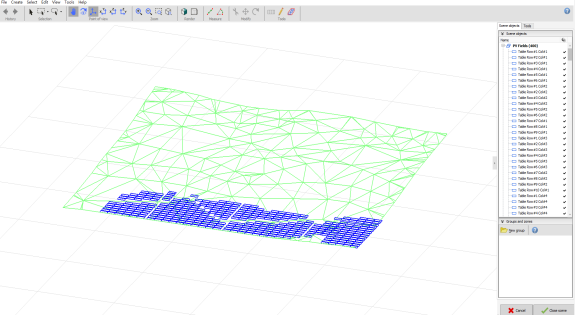

程序提供快速標注功能（KKS編碼，樁基坐標），自行選取出圖范圍及內容，選擇圖框后軟件自動計算圖框比例，同時將圖框會簽信息自動填入，實現快速便捷的出圖流程。軟件設計成果可直接導入PVsyst軟件內進行發電量計算。
